Процесс

Зацепление Новикова — это особый тип зубчатого зацепления повышенной нагрузочной способности.

В ходе работы над поставленной задачей:

- проведён спектральный анализ материала с целью определения его химического состава и последующего подбора наиболее подходящих марок стали для изготовления деталей;

- произведено измерение твёрдости поверхности образцов для последующего выбора режимов термообработки;

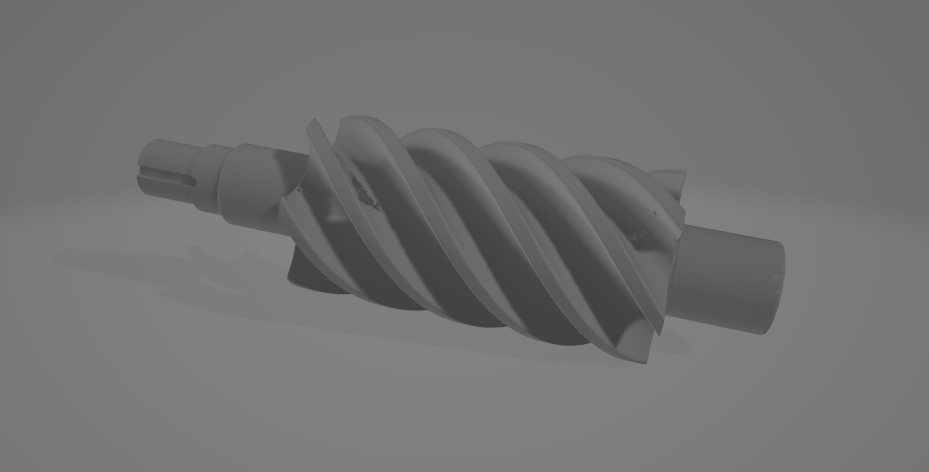

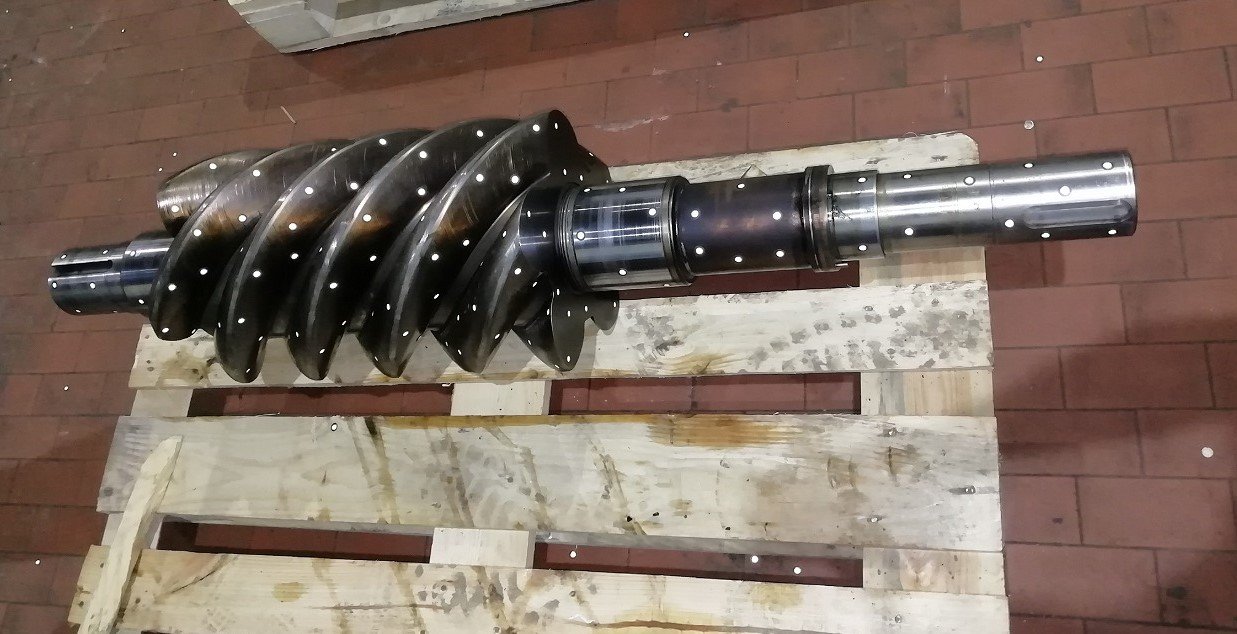

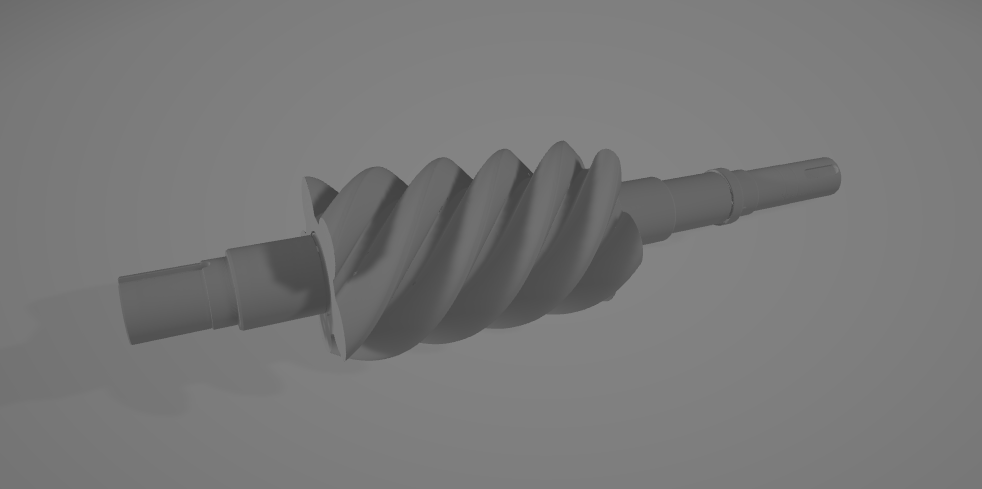

- выполнено высокоточное 3D-сканирование поверхности;

- дополнительно проведены замеры шеек вала и шпоночных пазов ручным измерительным инструментом (штангенциркуль, микрометр);

- определён типоразмер резьбы при помощи резьбового шаблона;

- произведён расчёт зубчатого зацепления;

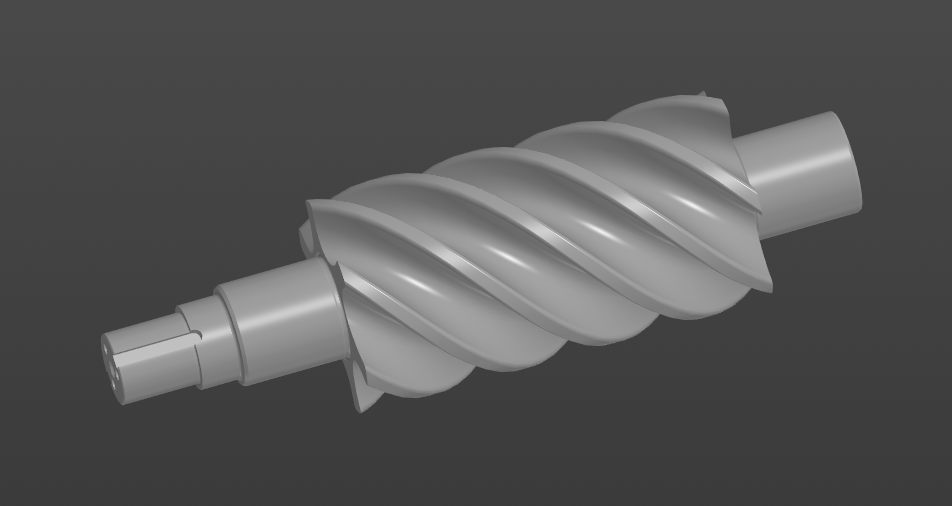

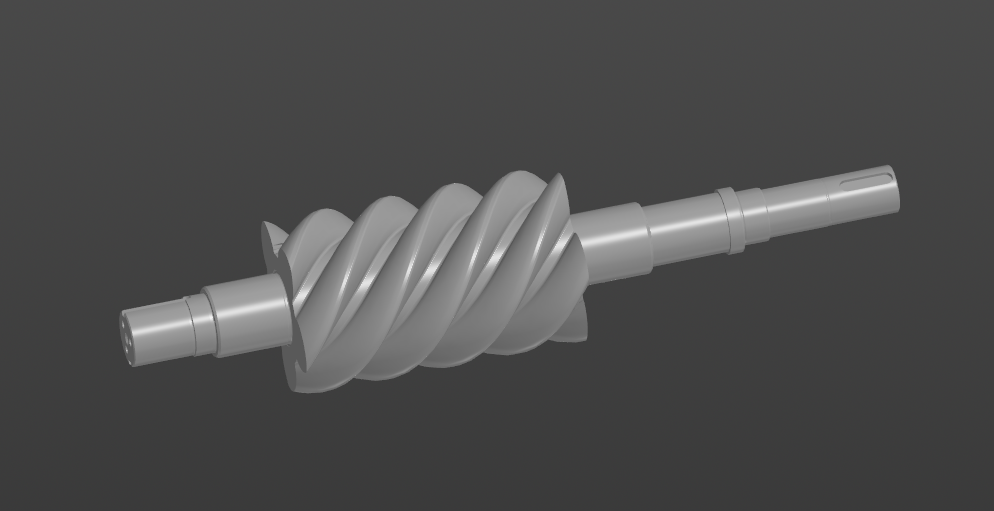

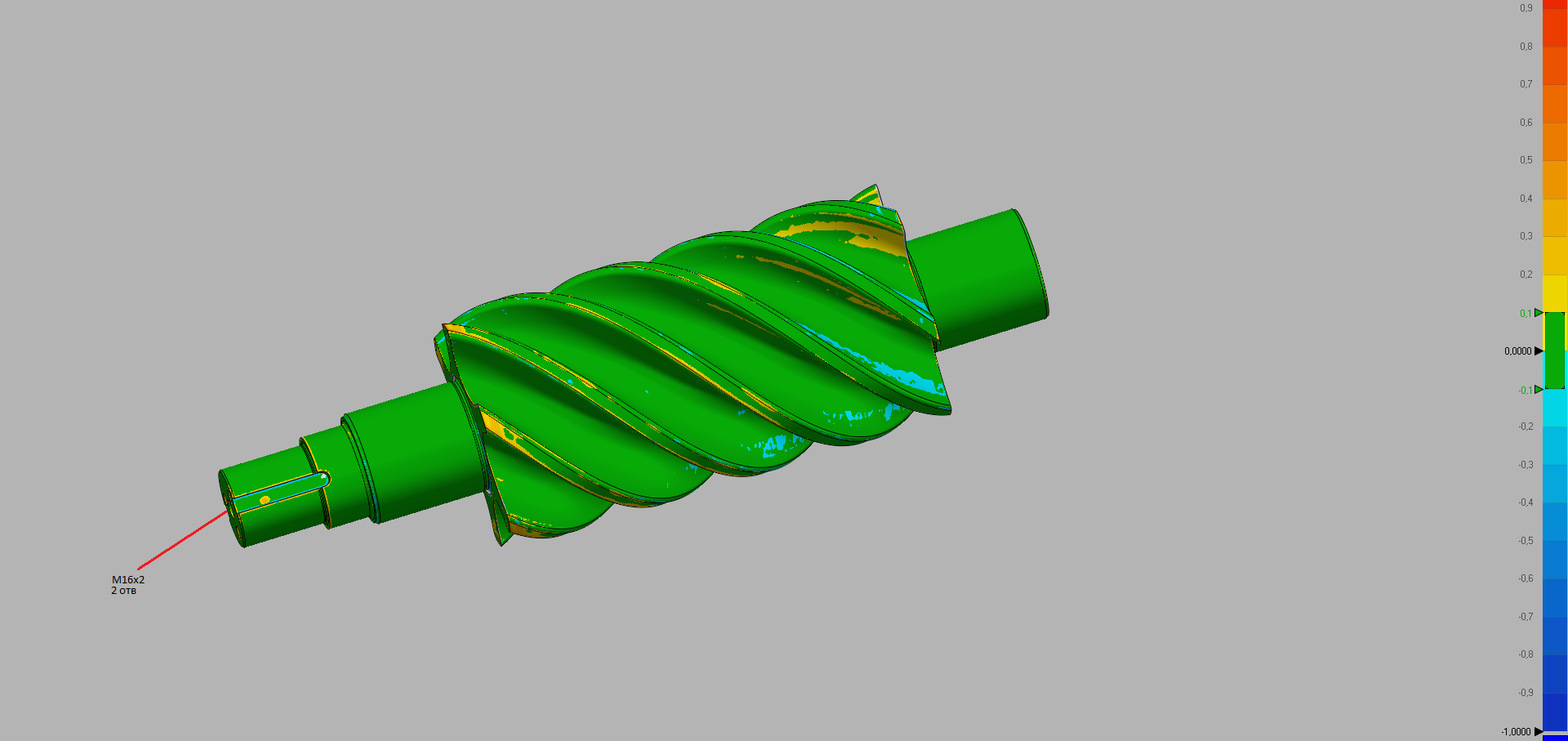

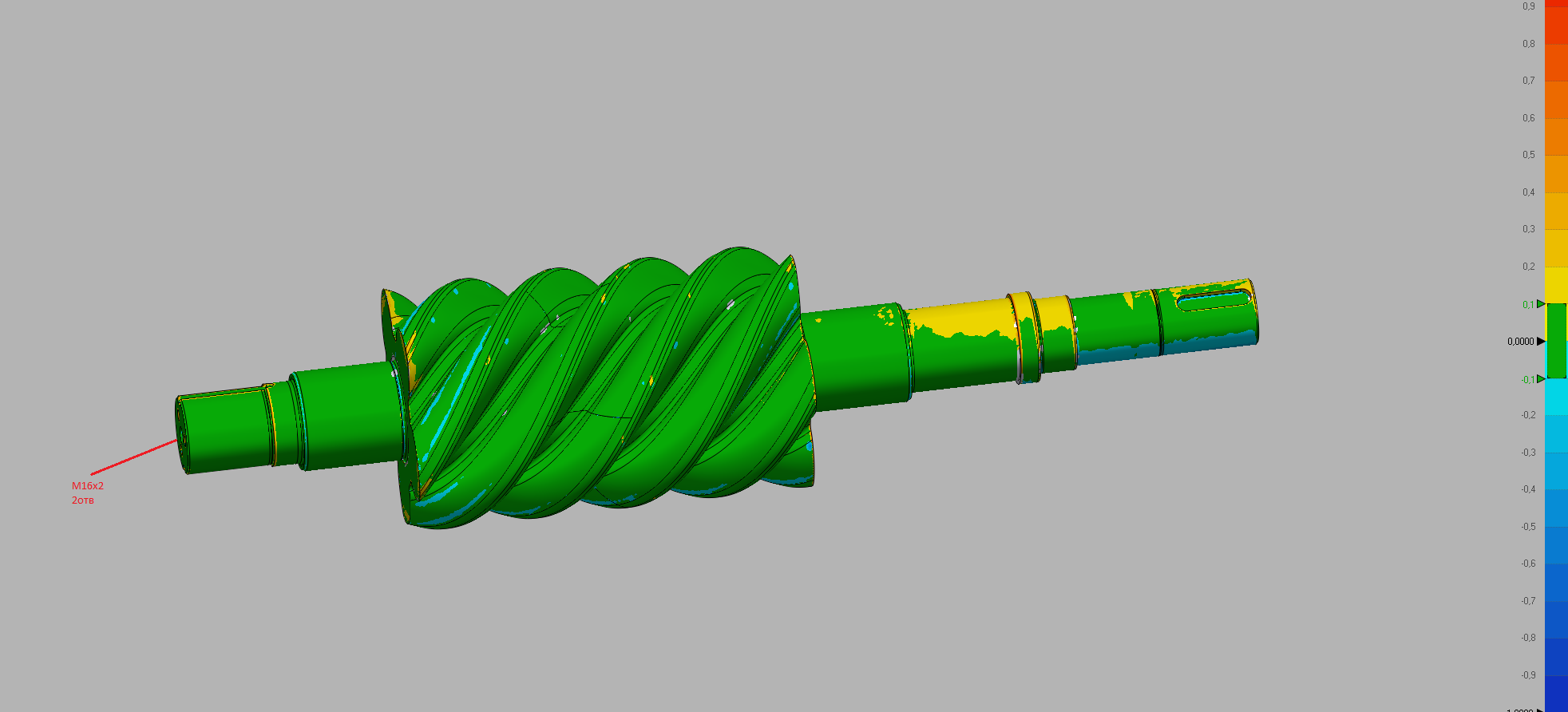

- на основе данных, полученных при сканировании, замерах ручным измерительным инструментом и расчёте зубчатого зацепления, выполнено построение точной CAD-модели. При этом учитывались требования к износостойкости, прочности и технологичности изготовления.
