Патрона рубительной машины

Задача

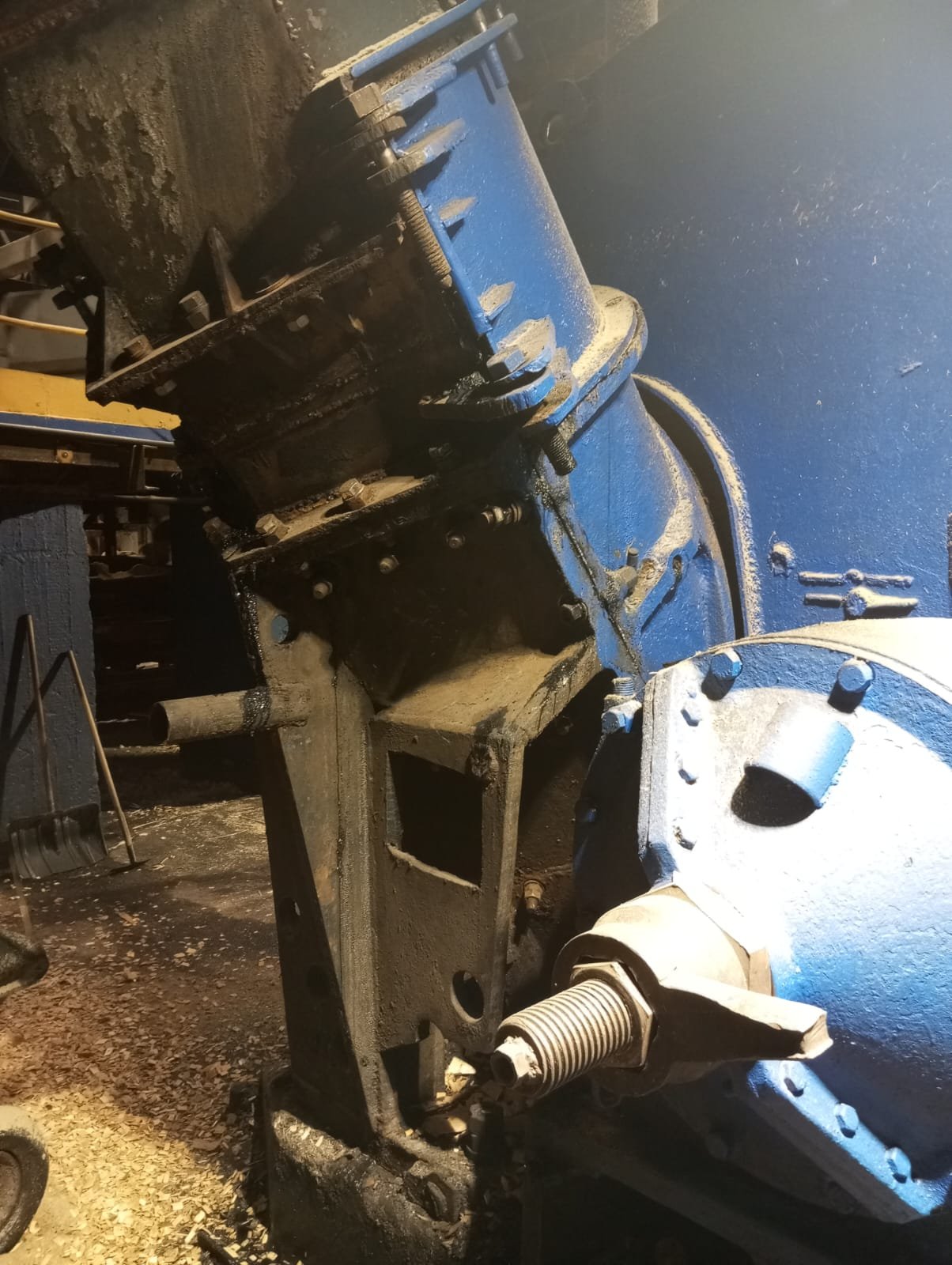

Восстановить работоспособность патрона рубительной машины целлюлозного производства: выполнить реверс-инжиниринг узла, восстановить геометрию повреждённых элементов и доработать конструкцию по техническому заданию заказчика для повышения надёжности и ремонтопригодности.

Процесс

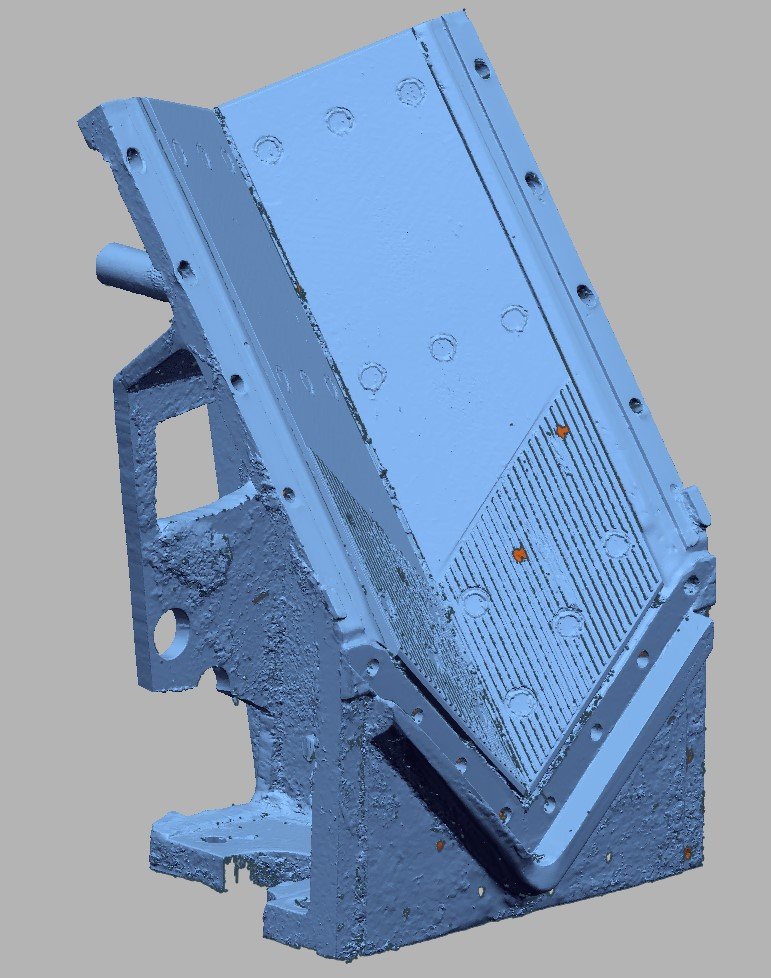

1. 3D-сканирование: Выполнено высокоточное сканирование патрона рубительной машины непосредственно на производстве.

2. Восстановление геометрии: На основе сканов восстановили исходную геометрию всех элементов узла, включая поломанные фрагменты — реконструировали утраченные участки по сохранившимся частям и симметрии конструкции.

3. Доработка по ТЗ: Внесли изменения в отдельные части патрона согласно техническому заданию заказчика — устранили слабые места оригинальной конструкции и адаптировали узел под актуальные условия эксплуатации.

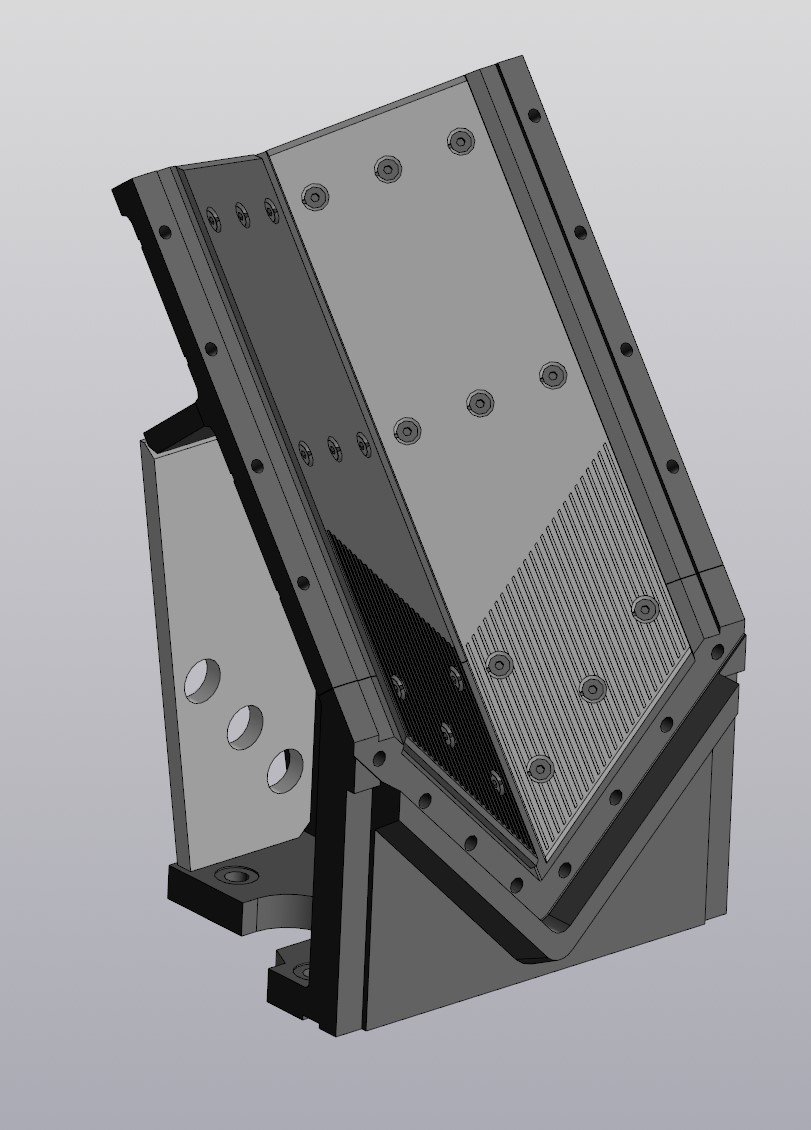

4. Сборка и проверка: Собрали все элементы в единую 3D-модель в CAD-среде, проверили сопряжения и корректность геометрии.

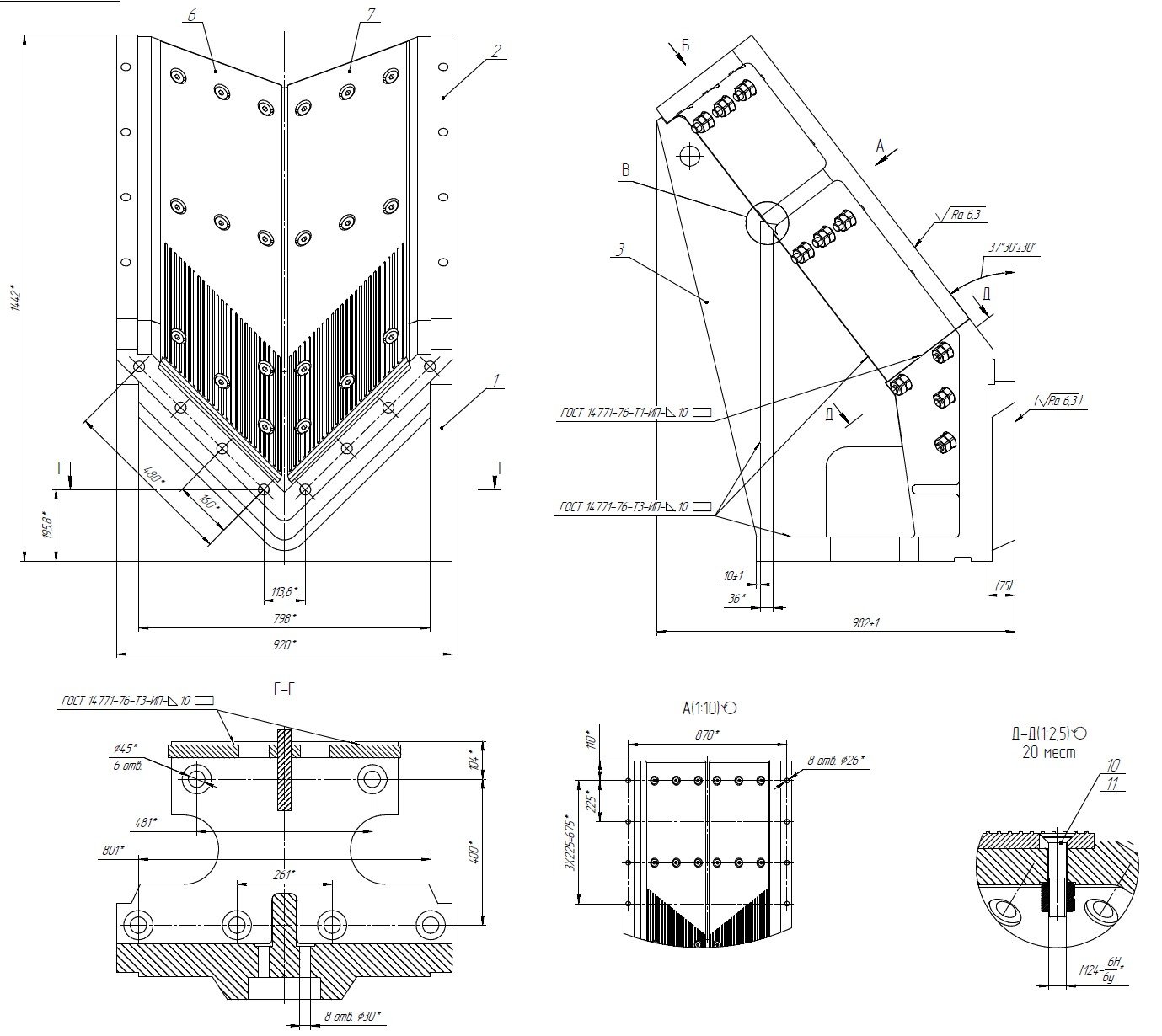

5. Выпуск КД: Разработали полный комплект конструкторской документации — рабочие чертежи деталей и сборочный чертёж узла.

Результат

Заказчик получил комплект КД на доработанный патрон рубительной машины, готовый к производству. Восстановленная геометрия сломанных элементов позволила изготовить замену без простоя оборудования. Конструкторские доработки по ТЗ повысили надёжность узла и снизили риск повторных поломок. Предприятие получило возможность самостоятельно производить запасные части и проводить ремонты в плановом режиме.
