Планетарный редуктор

Задача

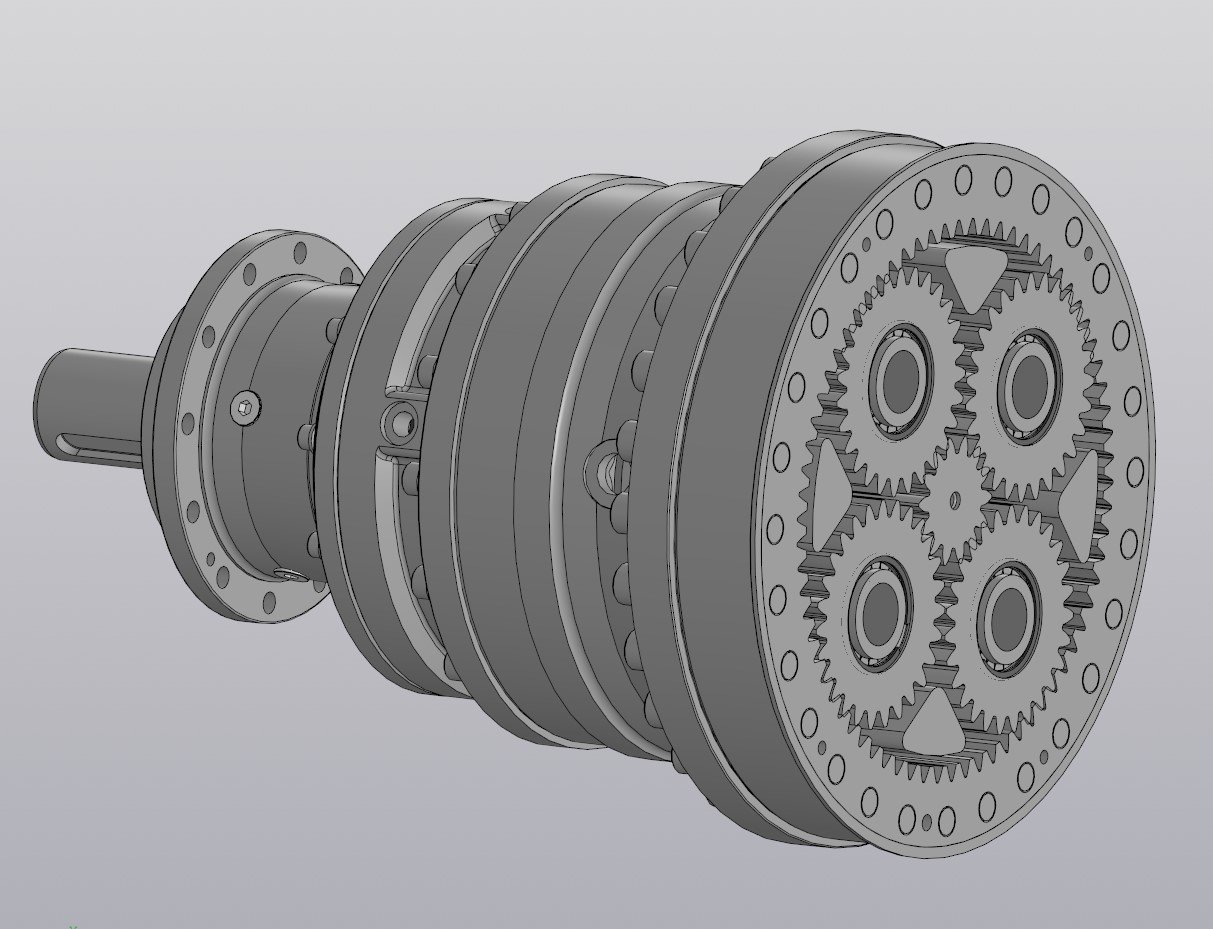

Клиент обратился с необходимостью выполнить обратное проектирование цилиндрического редуктора. Задача включала не только восстановление геометрии, но и расчёты зубчатого зацепления.

Процесс

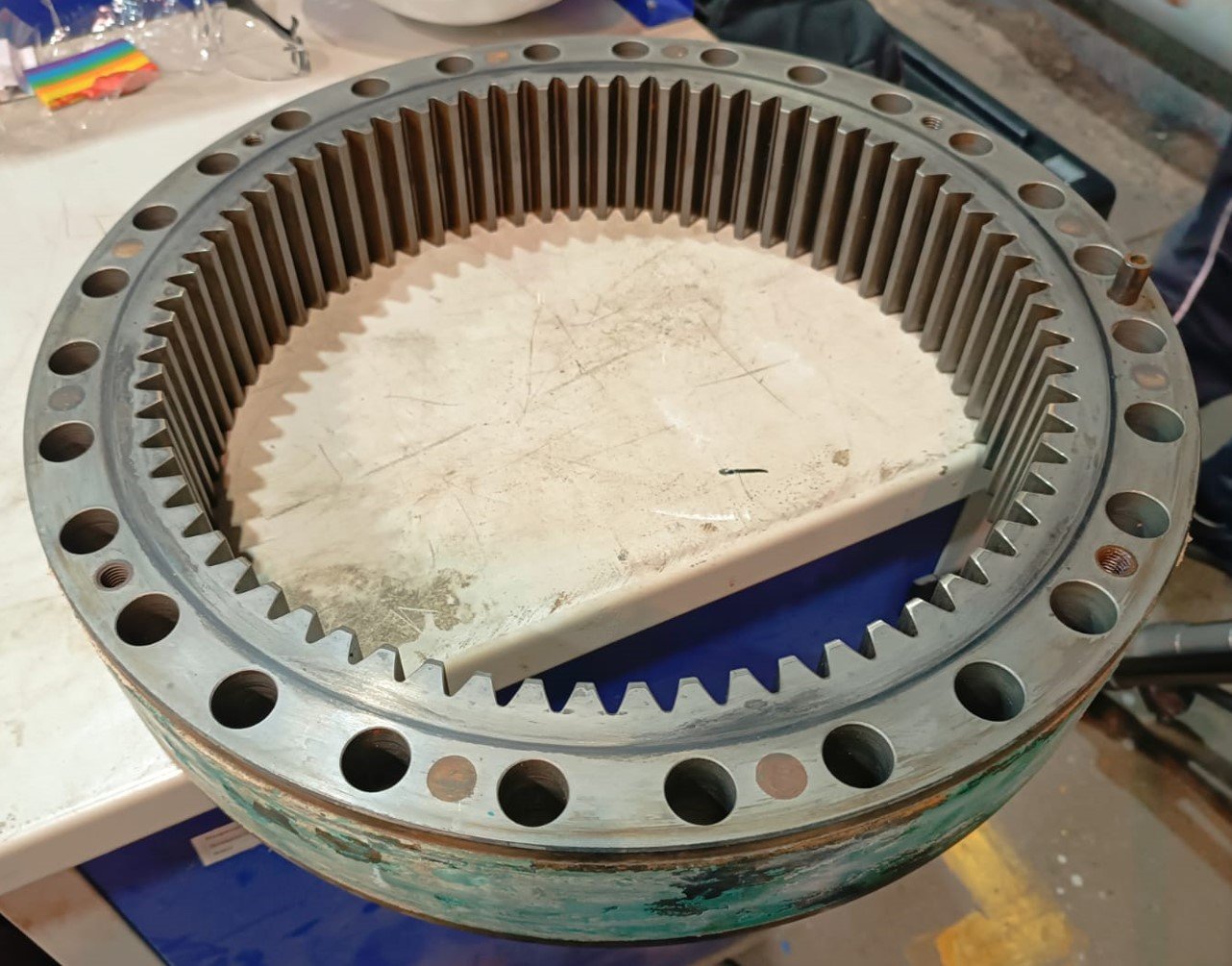

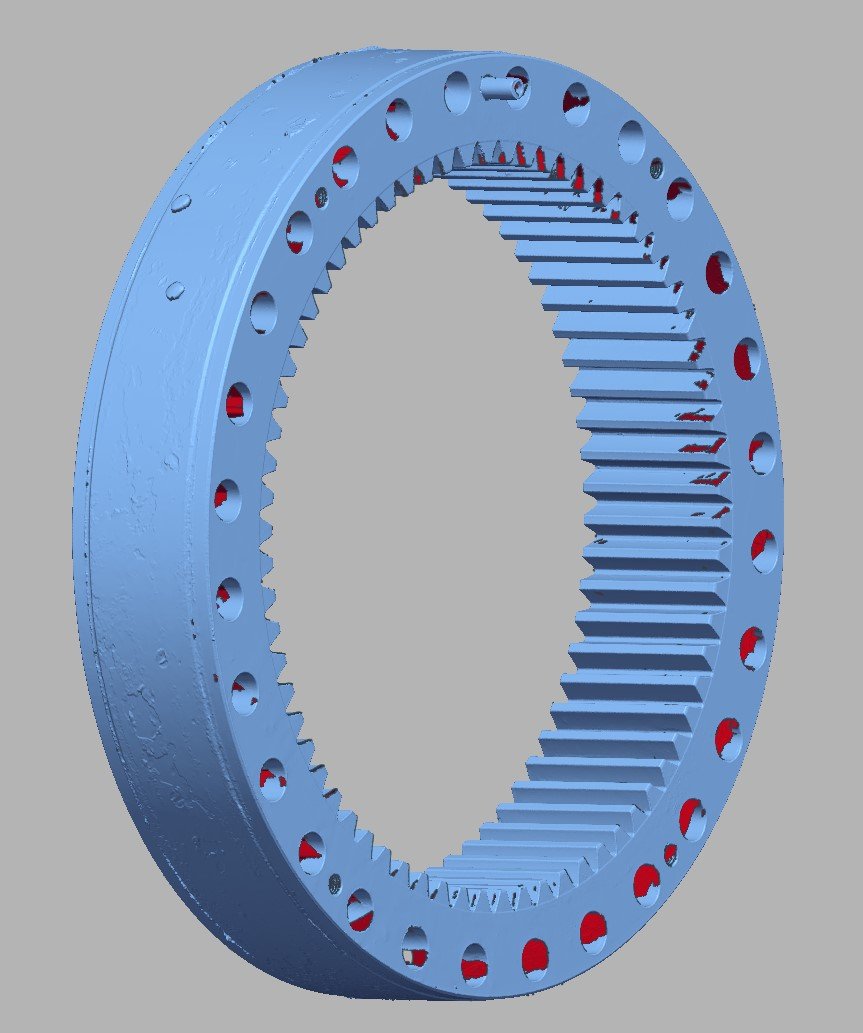

Начальный этап включает высокоточное 3D-сканирование поверхности с использованием лазерного сканера метрологического класса.

Параллельно проводится материаловедческий анализ, включающий спектральный анализ для определения химического состава и измерение твердости. Это обеспечивает точные данные о физико-механических характеристиках материала, необходимых для дальнейшего проектирования.

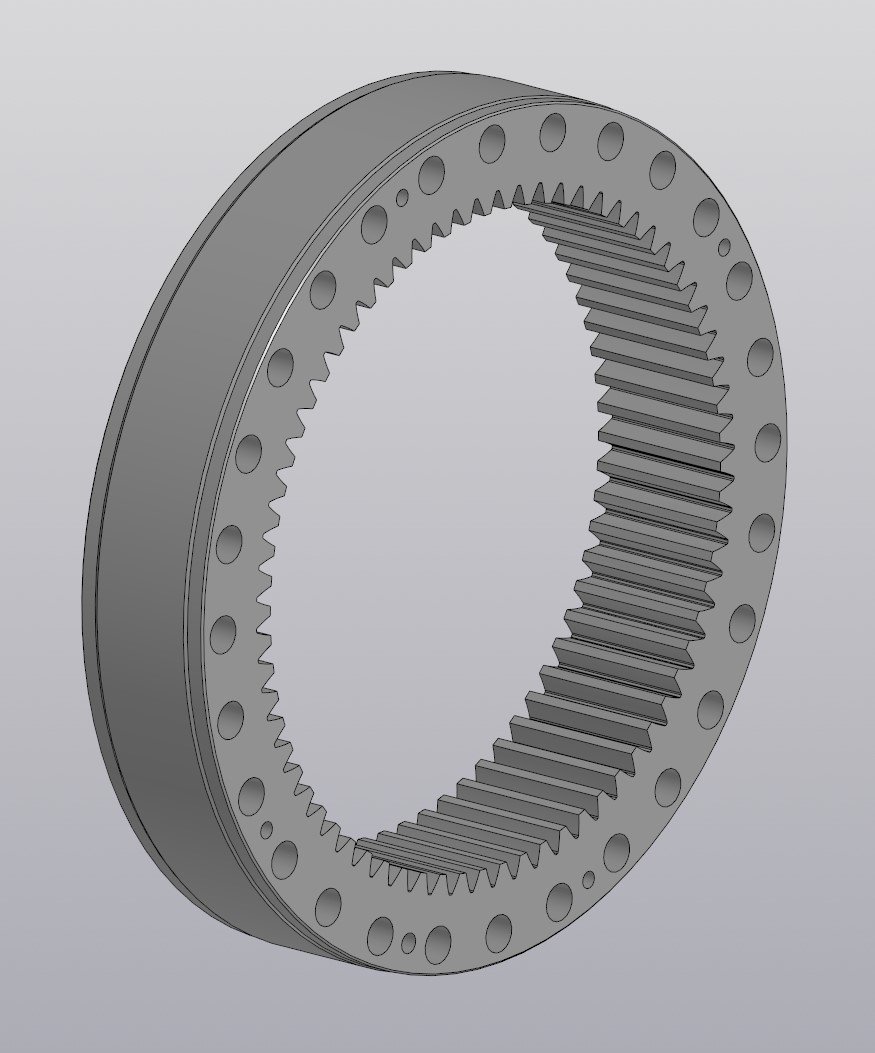

На основе полученного облака точек выполняется обработка данных, создавались 3D модели и проводились расчёты, учитывающая эксплуатационные параметры.

Результат

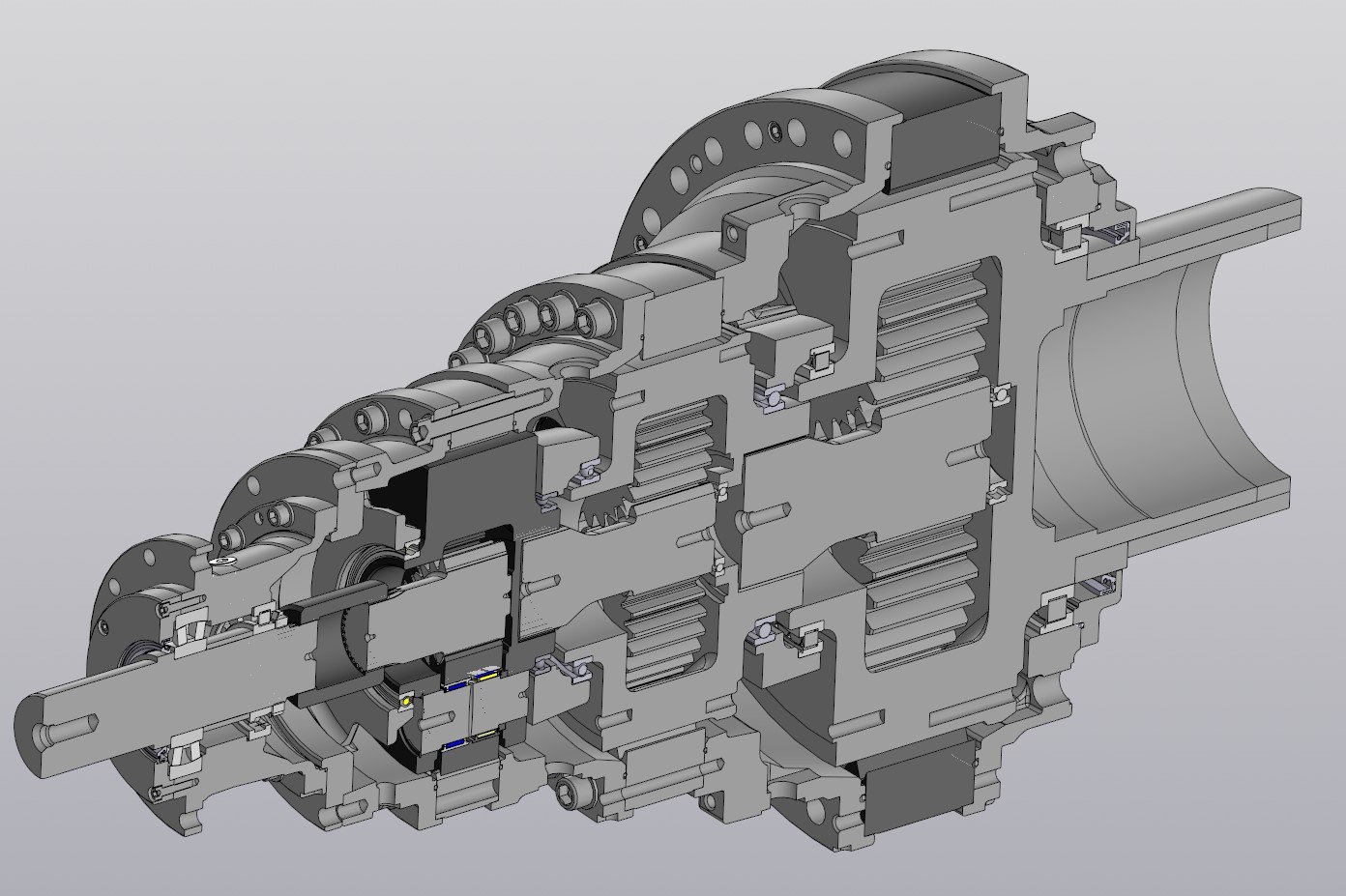

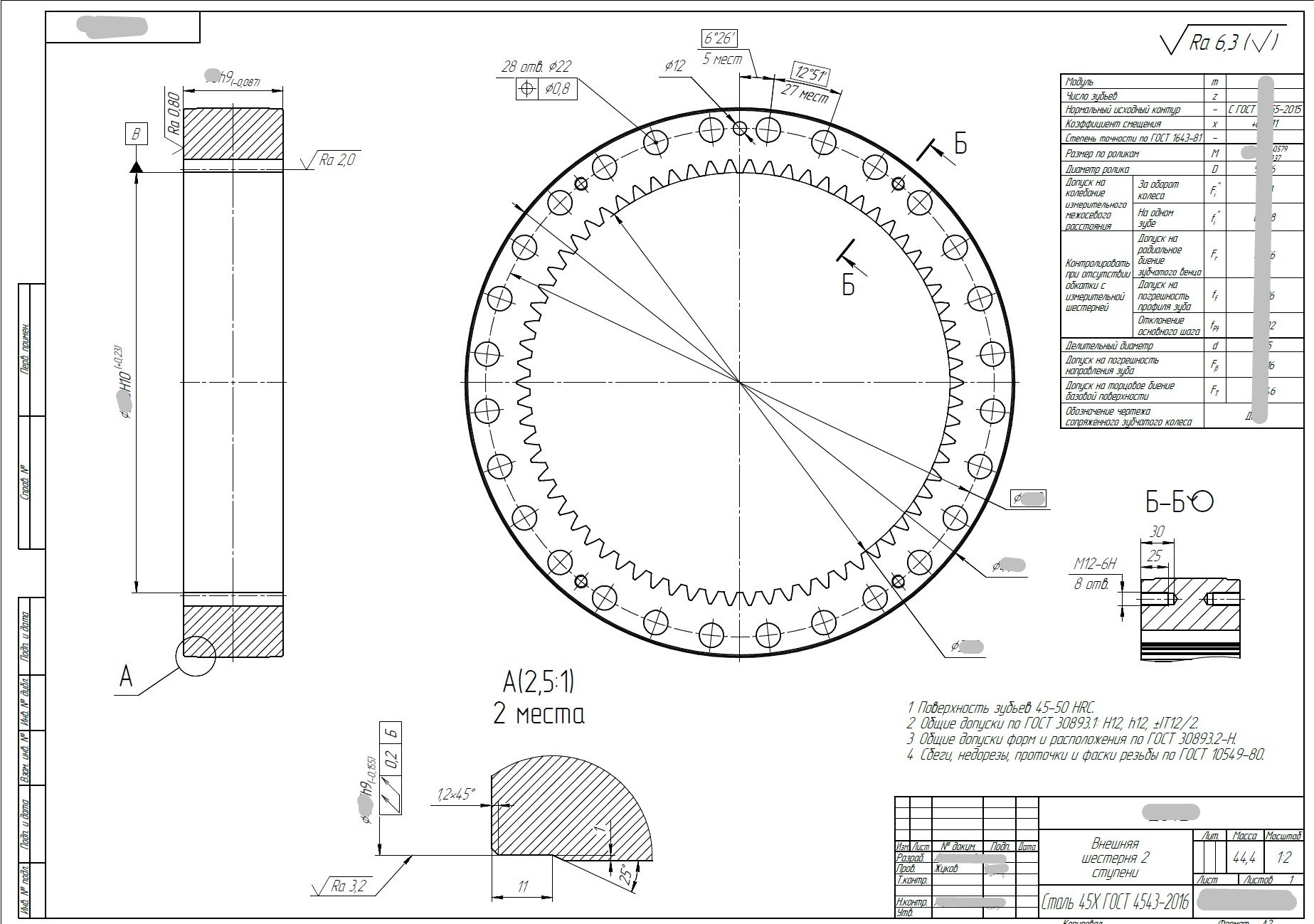

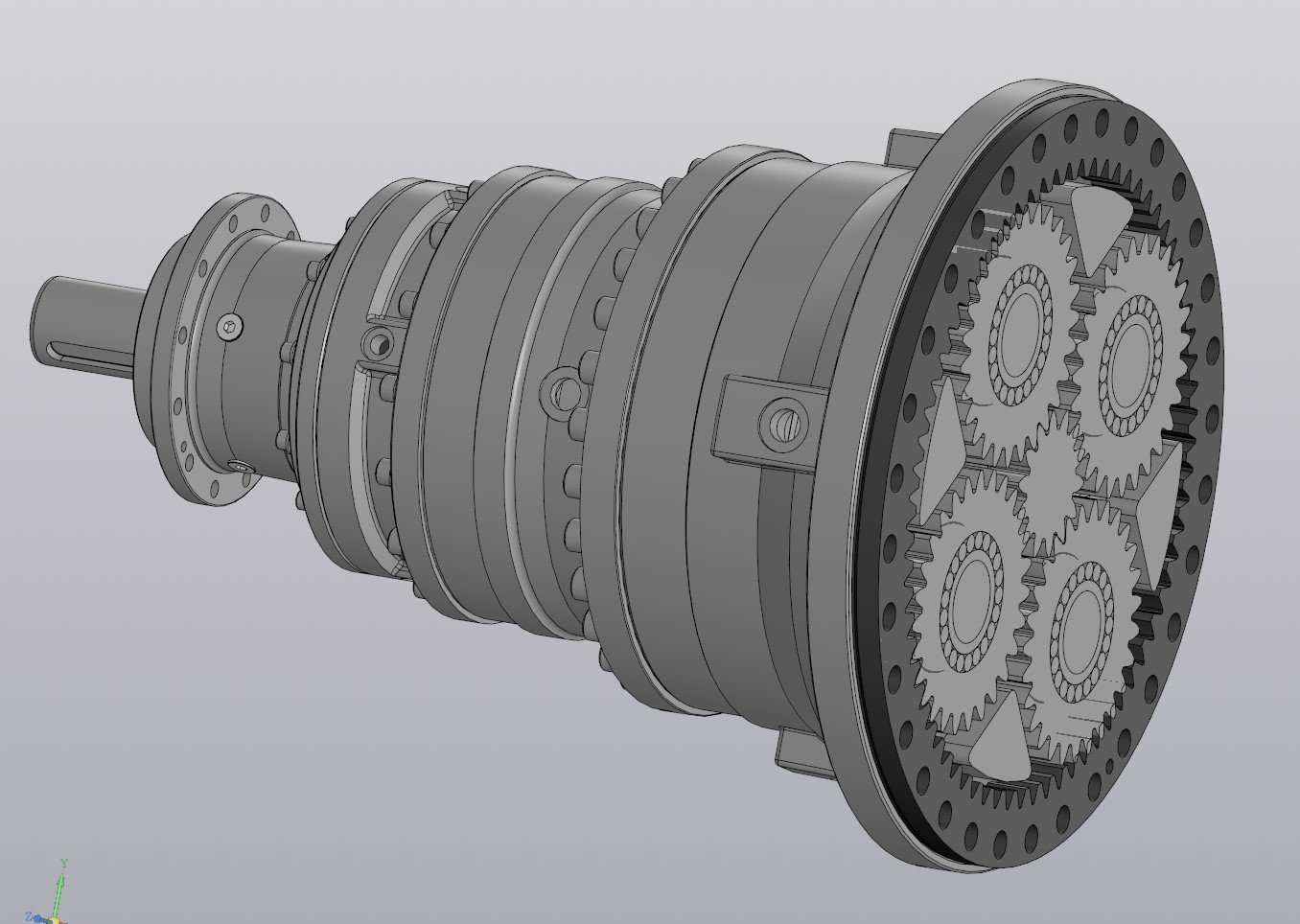

Клиенту была передана воссозданная деталь с геометрическими параметрами, идентичными оригинальному изделию. Конструкторская документация была разработана в полном соответствии с требованиями ЕСКД, с применением актуальных государственных стандартов (ГОСТ). Также была подготовлена модель, полностью готовая к передаче в производство.
