Процесс

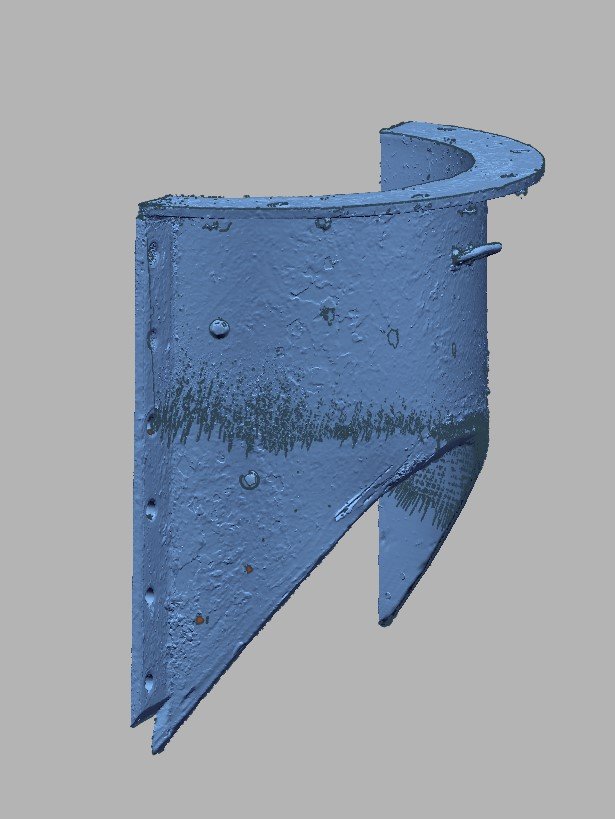

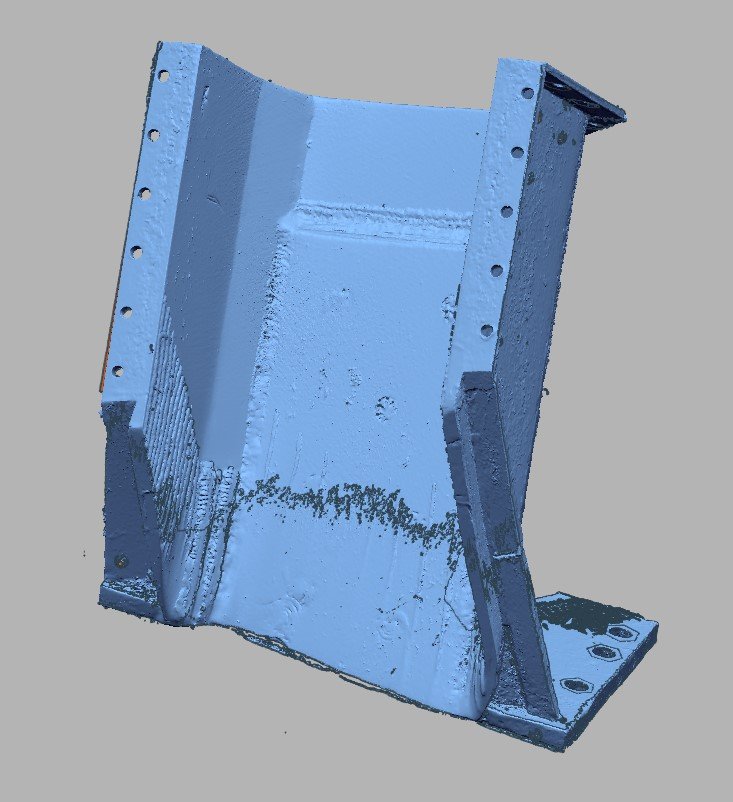

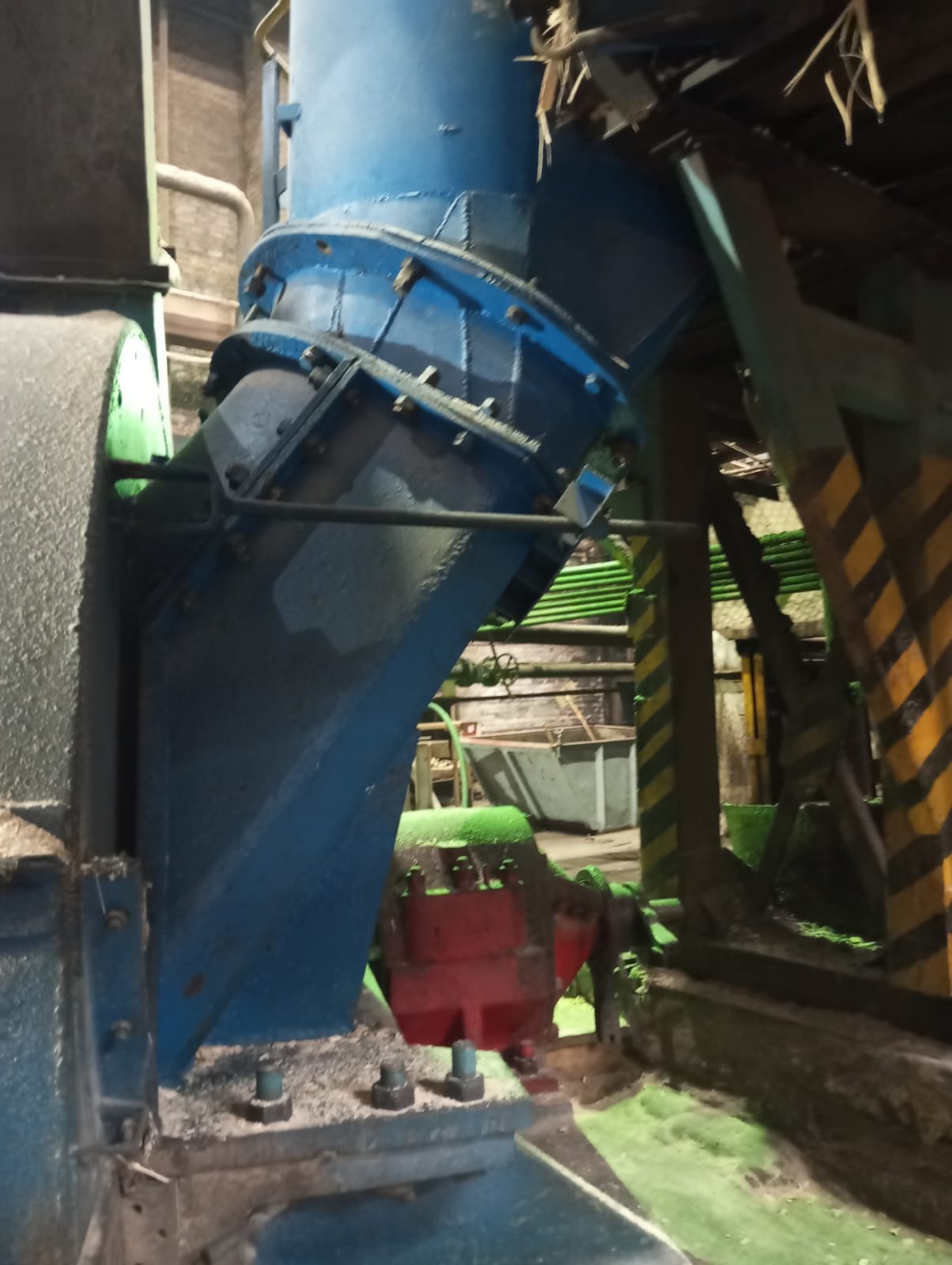

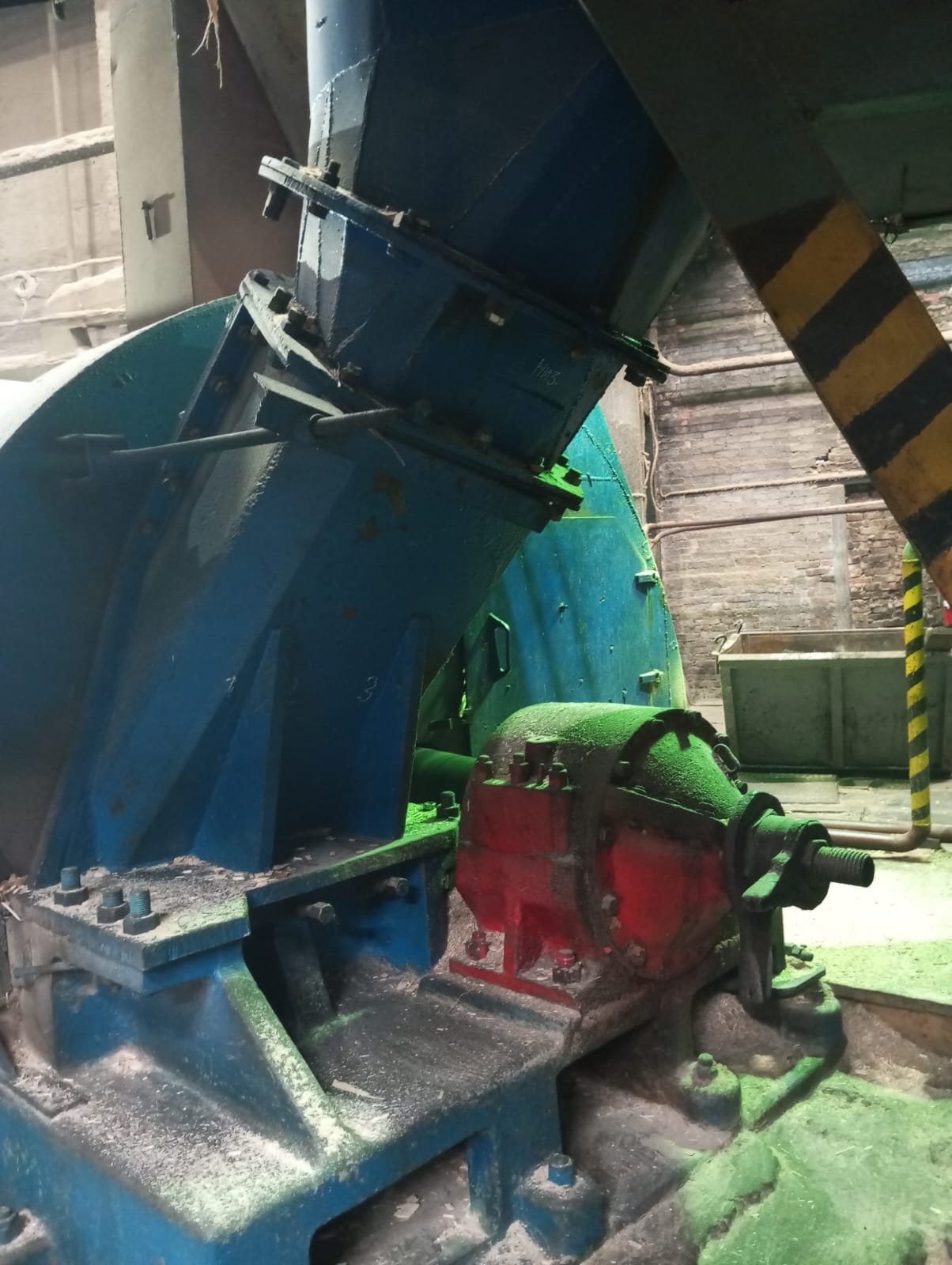

1. 3D-сканирование: Выполнено высокоточное сканирование существующего патрона и сопрягаемых деталей.

2. Реверс-инжиниринг базовой модели: Восстановлена исходная геометрия узла в CAD-среде на основе полученных сканов.

3. Прямое проектирование и модификация: Внесли существенные изменения в конструкцию:

пересчитали и изменили общую геометрию и размеры патрона;

скорректировали углы наклона стенок под новые технологические требования;

доработали входящие в узел детали.

4. Проектирование переходника: Спроектировали с нуля сварной переходник, обеспечивающий корректную установку патрона в новом положении относительно существующей базы оборудования.

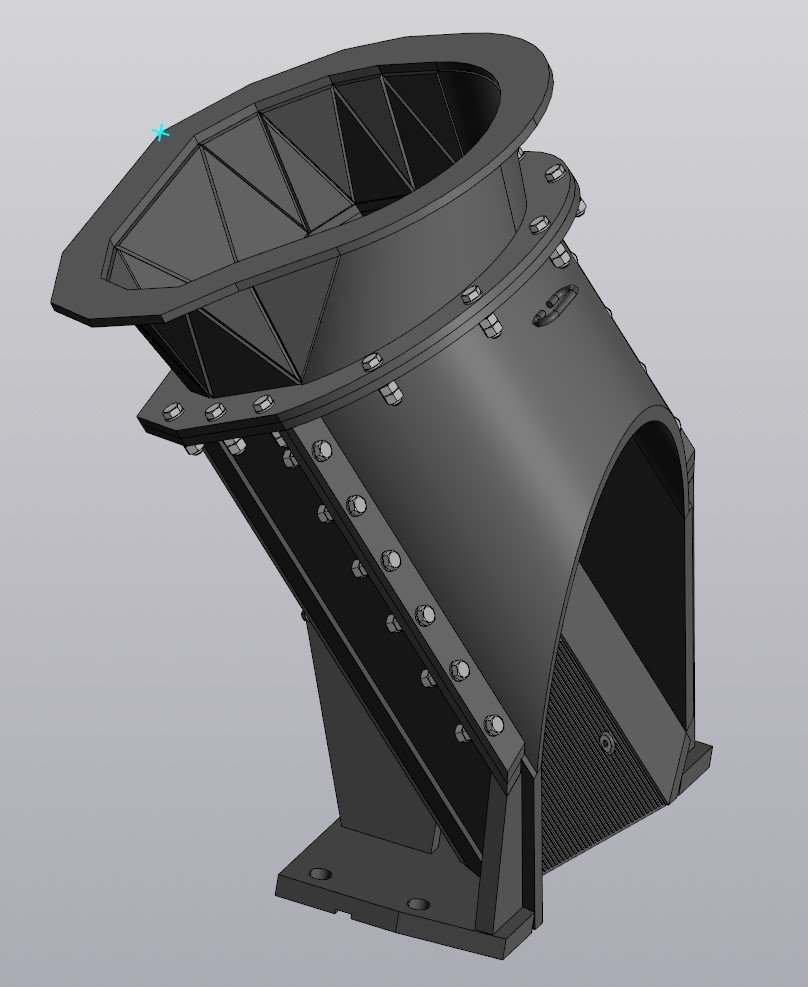

5. Сборка и проверка: Собрали обновлённый узел в 3D, проверили сопряжения всех деталей и корректность установки переходника.

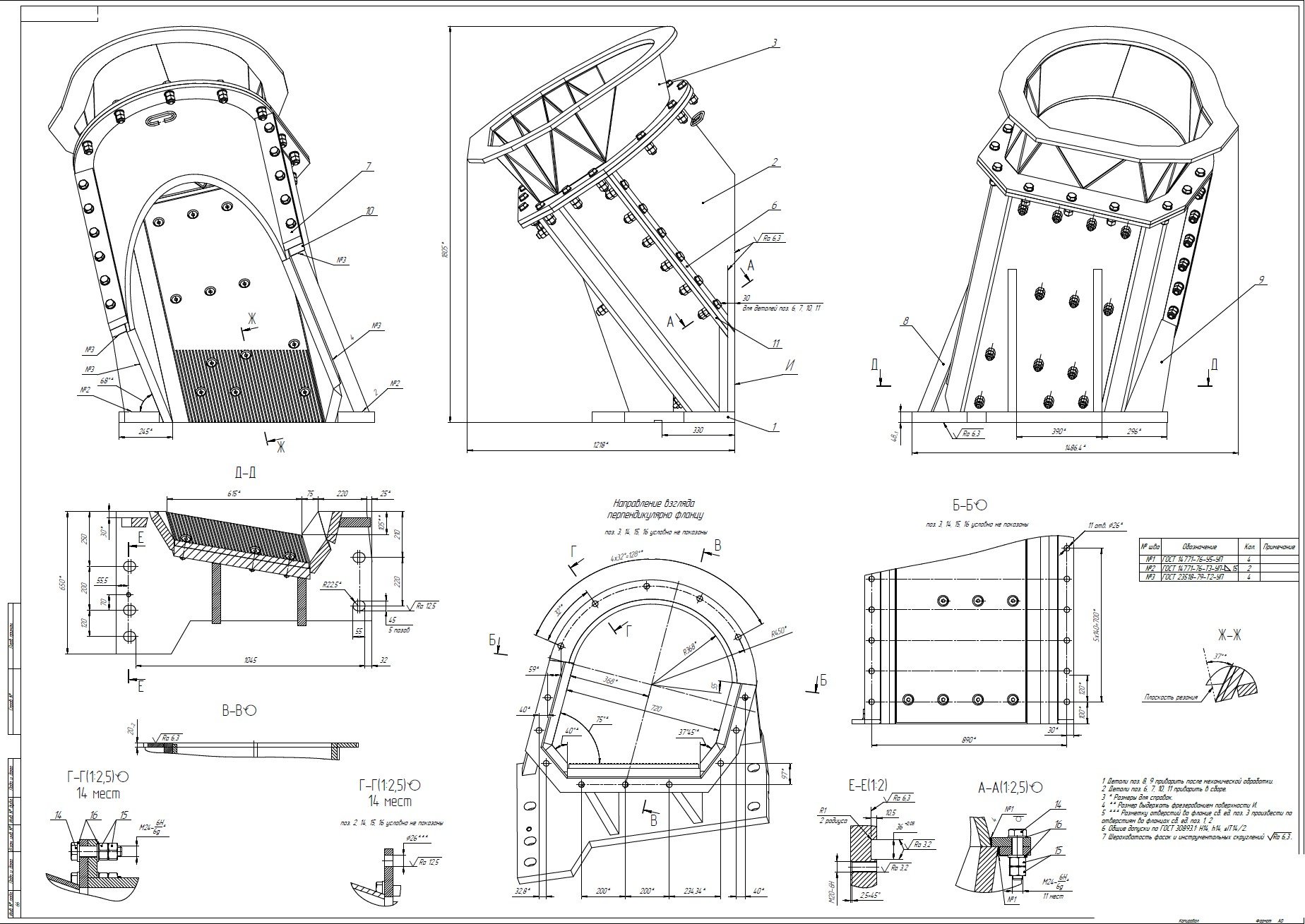

6. Выпуск КД: Разработали полный комплект конструкторской документации на новую версию сборки — рабочие чертежи деталей, сборочный чертёж и чертёж сварного переходника.
